一、往复式升降机的功能原理

主要是通过液压油的压力传动从而实现升降的功能。

1、剪叉机械结构使升降机起升有较高的稳定性，宽大的作业平台和较高的承载能力，使高空作业范围更大、并适合多人同时作业。它使高空作业效率更高，安全更保障。 压油通过一系列控制阀及管路进入油缸下部，推动油缸上行，带动平台举升；下降时，叶片泵停止，控制阀打开泄油回路，平台在自重作用下缓慢下降，油缸中的液压油被挤出泄油。

2、升降机的应用范围：

1）、对物体体积较宽或较长有特殊要求的。

2）、一般升降机高度不应高于25米的。

3）、对于设备处于经济型考虑的。

4）、对于安装位置有限制或者外挂的。

5）、对于只运输货物的。

6）、一般适用于机械设备运输，纺织，工业运输。

二、往复式升降机的结构说明

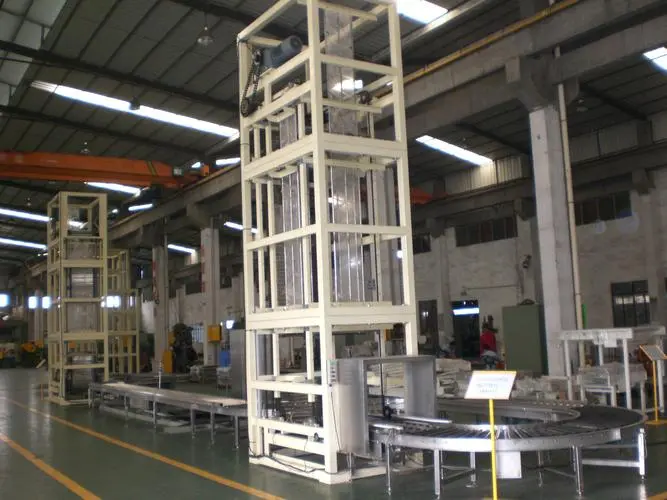

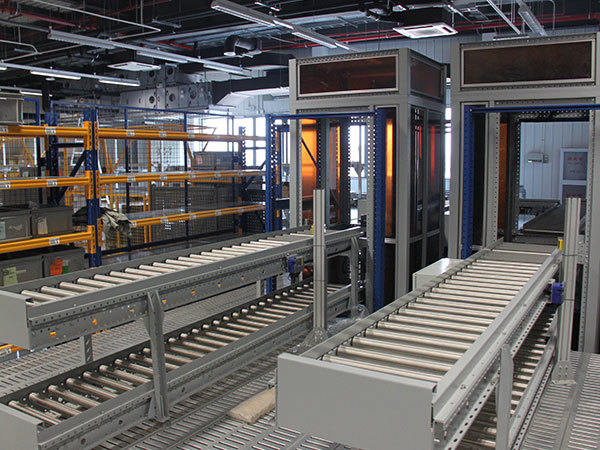

往复式提升机，也叫提升机，升降机，只是一种上下往复输送的升降设备。

1、往复式提升机是由链条带动,通过变频调速控制电机,便提升轿厢上下往复运动.提升轿厢上配有传动机构,以便被输送物自动进入升降机的提升轿厢上。该类提升机具有控制先进，性能可靠，提升轿厢定位精度高等特点。2、往复式提升机是一种升降稳定性好、适用范围广的货物举升设备主要用于生产流水线高度差之间货物运送；物料上线、下线；工件装配时调节工件高度；高处给料机送料；大型设备装配时部件举升；大型机床上料、下料；仓储装卸场所与叉车等搬运车辆配套进行所有货物快速装卸等。 根据使用要求，可配置附属装置，进行任意组合，如固定式升降机的安全防护装置；电器控制方式；工作平台形式；动力形式等。各种配置的正确选择，可最大限度地发挥升降机的功能，取得最佳的使用效果。3、提升机的性能：1）.往复式物料提升机根据进出口输送方向可分为：Z型、C型、E型；2）.升降速度：<60m/min(链条带动方式)；3）.升降行程：0－20m ；4）.最大输送节拍：>15s/件(按行程而定)；5）.载荷：<100Kg；6）. 自动化操作，并配置多种安全装置，从而保证人身货物更安全；7）.升降轿厢的上下行程均可输送物料，在升降轿厢的一个循环过程中可使物料同时双方向流动；8）.提升行程范围大，但在同等时间内输送量随着行程的增加而减少；9）.往复式升降机可装上不同种类的输送设备，并与出入口输送设备相配合，使输送过程实现完全自动化，从而提高了生产效率；10）. 往复式提升机形式多样(固定式或移动式)，布置灵活，物料可以从各个方向上进出升降机，便于生产设备布局；11）.比倾斜式输送机节省空间，但输送量没有倾斜式大12）.输送物料种类：包装箱、托盘、卡板13）. 可根据客户要求设计制造，往复式提升机广泛应用于家电、食品、饮料、烟草、邮政、化工、机械电子、仓储物流等自动化生产行业。
